Лист PARO - GAMBIT
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

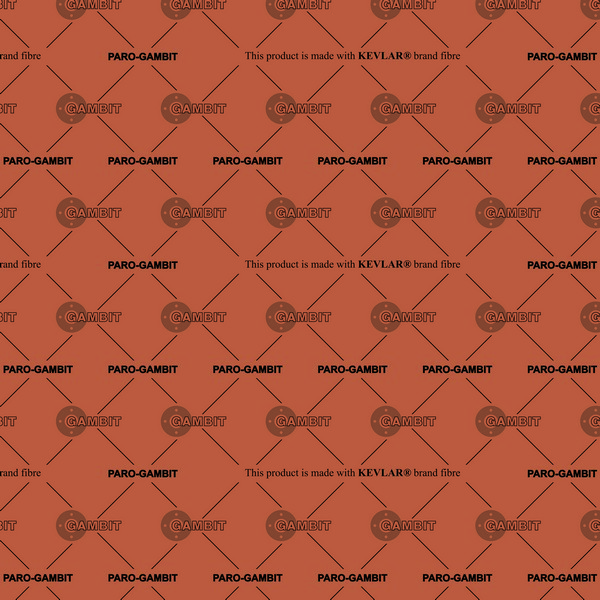

Уплотнительный лист PARO - GAMBIT
Материал
Уплотнительный лист PARO - GAMBIT выполнен на основе угольного волокна, минеральных волокон и наполнителей, соединенных вяжущим материалам на основе каучука NBR.
Обозначение согласно DIN 28091-2: FA-CM1-O
Общие сведения и применение
Высокоэффективный лист, рекомендуемый, главным образом, для установок с водяным паром
Максимальные рабочие условия
|
Моментальная температура |
°C |
450 |
|
Температура непрерывной работы |
°C |
350 |
|
Температура непрерывной работы в паре |
°C |
350 |
|
Давление |
MПa |
10 |
Размеры
|
Стандартная толщина листов /толщина более 5,0 мм изготавливается в виде склеенных листов/ |
Мм |
0,5; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0 |
±0,1мм ±10% |
|
Стандартные размеры листа /размеры листа можно выполнить по согласованию в диапазоне 1500x3000 / |
мм |
1500x1500 |
± 10,0 |
Физико-химические параметры
|
плотность ± 5 % |
г/см3 |
2,0 |
DIN 28090-2 |
|
|
прочность на растяжение поперек волокон мин. |
MПa |
10 |
DIN 52910 |
|
|
Сжимаемость |
% |
11 |
ASTM F36 |
|
|
упругость |
% |
55 |
ASTM F36 |
|
|
остаточное напряжение 50MПa/16ч/300ºC/ мин. |
MПa |
32 |
DIN 52913 |
|
|
остаточное напряжение 50MПa/16ч/175ºC/ мин. |
MПa |
35 |
DIN 52913 |
|
|
Прирост толщины |
||||
|
масло IRM 903 150oC/5h макс |
% |
12 |
ASTM F146 |
|
|
Цвет |
рыжий |
|||
|
|
|
|
|
|
(Величины, представленные в таблице, осносятся к уплотнительным листам толщиной 2,0 мм)
Расчетные коэффициенты
|
Коэффициенты DT – UC – 90/WO-0/19 |
|||||||||
|
σm |
σr |
B |
|||||||
|
1мм |
2мм |
3мм |
1мм |
2мм |
3мм |
20°C |
200°C |
300°C |
400°C |
|
30 MПa |
15 MПa |
10 MПa |
6,4p0 |
5 p0 |
4,1 p0 |
1,0 |
1,7 |
2,5 |
3,6 |
