Лист AF - U

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Уплотнительный лист Gambit AF - U
Материал
Уплотнительный лист GAMBIT AF - U изготовлен на основе арамидового волокна кевлар, минеральных волокон и наполнителей, соединенных вяжущим материалом на основе каучука NBR.
Обозначение согласно DIN 28091-2: FA-AM1-O
Общие свойства и применение
Лист предназначен для уплотнения в диапазоне средних давлений и температур. Специально спроектирован для установок для питьевой воды. Устойчив, в частности, к воде, водяному пару, керосину, топливам и маслам.
Допущения/Сертификаты
PZH
TA Luft (VDI 2440)
Максимальные рабочие условия
Моментальная температура |
°C |
350 |
Температура непрерывной работы |
°C |
250 |
Температура непрерывной работы в паре |
°C |
200 |
Давление |
MПa |
10 |
Размеры
Стандартная толщина листов /толщина более 5,0 мм изготавливается в виде склеенных листов/ |
мм |
0,3; 0,5; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0 |
±0,1мм ± 10% |
Стандартные размеры листа /размеры листа можно выполнить по согласованию в диапазоне 1500x3000 / |
мм |
1500x1500 |
± 10,0 |
Физико-химические свойства
плотность ± 5 % |
г/cм3 |
2,0 |
DIN 28090-2 |
|
прочность на растяжение поперек волокон мин. |
MПa |
8 |
DIN 52910 |
|
Сжимаемость |
% |
10 |
ASTM F36 |
|
упругость |
% |
50 |
ASTM F36 |
|
остаточное напряжение 50MПa/16ч/300ºC/ мин. |
MПa |
22 |
DIN 52913 |
|
остаточное напряжение 50MПa/16ч/175ºC/ мин. |
MПa |
28 |
DIN 52913 |
|
Прирост толщины |
||||
Масло IRM 903 150oC/5ч макс |
% |
8 |
ASTM F146 |
|
Эталонное топливо B 20oC/5ч макс |
% |
8 |
ASTM F146 |
|

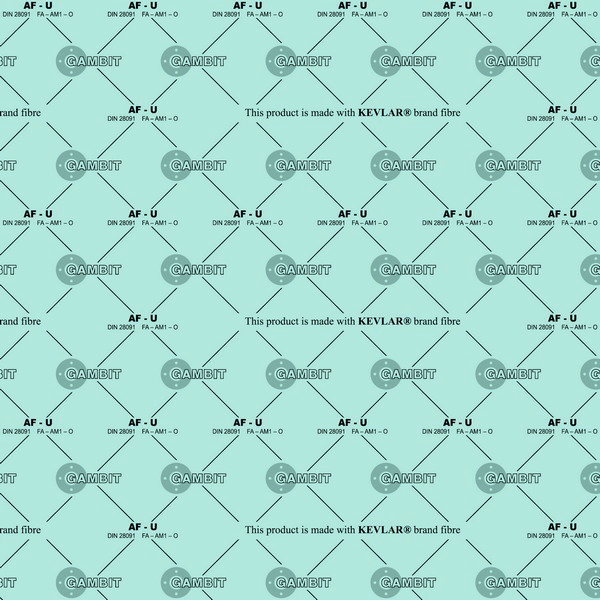

Цвет |
Светло-синий |
|||
|
|
|
|
|
(Величины, представленные в таблице, относятся к уплотнительным листам толщиной 2,0 мм)
