Лист AF - OIL
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

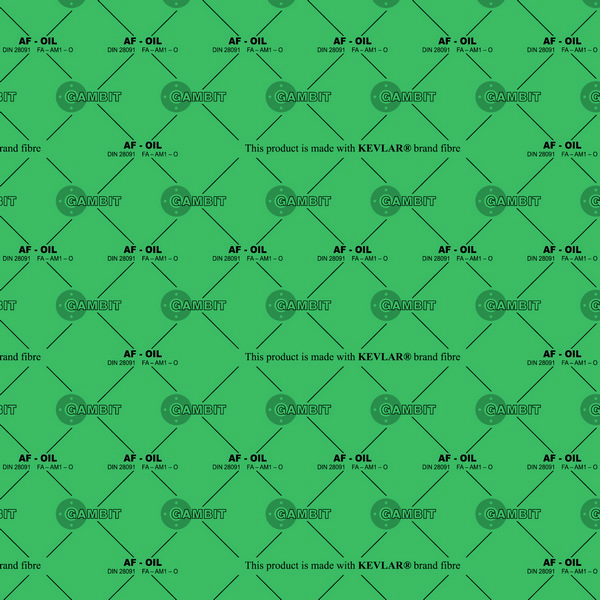

Уплотнительный лист Gambit AF - OIL
Материал
Уплотнительный лист GAMBIT AF - OIL изготовлен на основе арамидного волокна кевлар, минеральных волокон и наполнителей, соединенных вяжущим материалом на основе каучука NBR.
Обозначение согласно DIN 28091-2: FA-AM1-O
Общие свойства и применение
Маслоустойчивый уплотнительный лист рекомендуется для высоких температур и давлений. Предназначен для применения в поднадзорных соединениях, при пересылке природного газа и в установках для питьевой воды. Рекомнедуется также для воды, водяного пара, керосина, топлив, масел, растворов соли, природного газа, пропана-бутана.
Допуски/Сертификаты
DVGW
Germanischer Lloyd
PZH
Максимальные рабочие условия
|
Моментальная температура |
°C |
350 |
|
Температура непрерывной работы |
°C |
300 |
|
Температура непрерывной работы в паре |
°C |
230 |
|
Давление |
MПa |
10 |
Размеры
|
Стандартная толщина листов /толщина более 5,0 мм изготавливается в виде склеенных плит/ |
мм |
0,3; 0,5; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0 |
±0,мм ± 10% |
|
Стандартные размеры листа /размеры листа можно выполнить по согласованию в диапазоне 1500x3000 / |
мм |
1500x1500 |
± 10,0 |
Физико-химические параметры
|
плотность ± 5 % |
г/cм3 |
2,0 |
DIN 28090-2 |
||
|
прочность на растяжение поперек волокон мин. |
MПa |
9 |
DIN 52910 |
||
|
Сжимаемость |
% |
10 |
ASTM F36 |
||
|
Упругость |
% |
55 |
ASTM F36 |
||
|
Остаточное напряжение 50MПa/16ч/300ºC/ мин. |
MПa |
29 |
DIN 52913 |
||
|
Остаточное напряжение 50MПa/16ч/175ºC/ мин. |
MПa |
35 |
DIN 52913 |
||
|
Прирост толщины |
|||||
|
Масло IRM 903 150oC/5ч макс |
% |
6 |
ASTM F146 |
||
|
Эталонное топливо B 20oC/5ч макс |
% |
6 |
ASTM F146 |
||
|
керосин 20oC/24h макс |
% |
5 |
ASTM F146 |
||
|
Цвет |
Зеленый |
||||
|
|
|
|
|
|
|
(Величины, представленные в таблице, относятся к уплотнительным листам толщиной 2,0 мм)
Расчетные коэффициенты
|
Коэффициенты DT – UC – 90/WO-0/19 |
||||||||
|
σm |
σr |
B |
||||||
|
1мм |
2мм |
3мм |
1мм |
2мм |
3мм |
20°C |
200°C |
300°C |
|
40 MПa |
21 MПa |
12 MПa |
6,4p0 |
5 p0 |
4,1 p0 |
1,1 |
1,8 |
3,0 |
|
Коэффициенты ASME |
|||
|
Класс герметичности |
Толщина |
m |
Y |
|
L0,1 |
2мм |
4,1 |
2,7MПa |
|
L1,0 |
2мм |
1,8 |
1,2MПa |
