Лист AF - CHEMACID
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

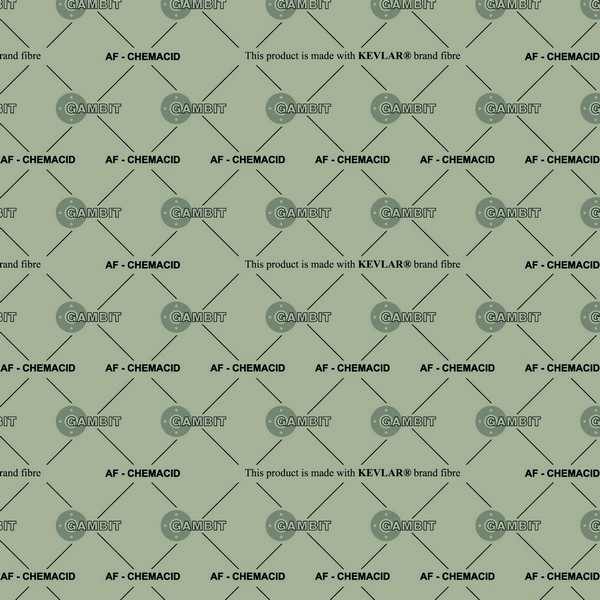

Уплотнительный лист Gambit AF - CHEMACID
Материал
Уплотнительный лист GAMBIT AF - CHEMACID изготовлен на основе арамидного волокна кевлар, минеральных волокон и наполнителей, соединенных вяжущим материалом на основе каучука CSM.
Обозначение согласно DIN 28091-2: FA-AMZ-O
Общие свойства и применение
Лист устойчив к воздействию кислот и щелочей. Рекомендуется, главным образом, для химической промышленности.
Максимальные рабочие условия
|
Моментальная температура |
°C |
200 |
|
Температура непрерывной работы |
°C |
150 |
|
Давление |
MПa |
4 |
Размеры
|
Стандартная толщина листов |
мм |
0,5; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0 |
±0,1мм ± 10% |
|
Стандартные размеры листа /размеры листа можно выполнить по согласованию в диапазоне 1500x3000 / |
мм |
1500x1500 |
± 10,0 |
Физико-химические параметры
|
плотность ± 5 % |
г/см3 |
2,0 |
DIN 28090-2 |
|
|
прочность на растяжение поперек волокон мин. |
MПa |
9 |
DIN 52910 |
|
|
Сжимаемость |
% |
9 |
ASTM F36 |
|
|
упругость |
% |
50 |
ASTM F36 |
|
|
остаточное напряжение 50MПa/16ч/175ºC/ мин. |
MПa |
25 |
DIN 52913 |
|
|
прирост толщины |
||||
|
40%HNO3 23oC/18ч макс |
% |
8 |
ASTM F146 |
|
|
65%H2SO4 23oC/48ч макс |
% |
10 |
ASTM F146 |
|
|
Цвет |
Светло-бежевый |
|||
|
|
|
|
|
|
(Величины, представленные в таблице, осносятся к уплотнительным листам толщиной 2,0 мм)
Расчетные коэффициенты
|
Коэффициенты ASME |
|||
|
Класс герметичности |
толщина |
m |
y |
|
L0,1 |
2мм |
7,5 |
4,2MПa |
|
L1,0 |
2мм |
3,5 |
2,1MПa |
