Лист AF - 400

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Уплотнительный лист Gambit AF - 400

Материал

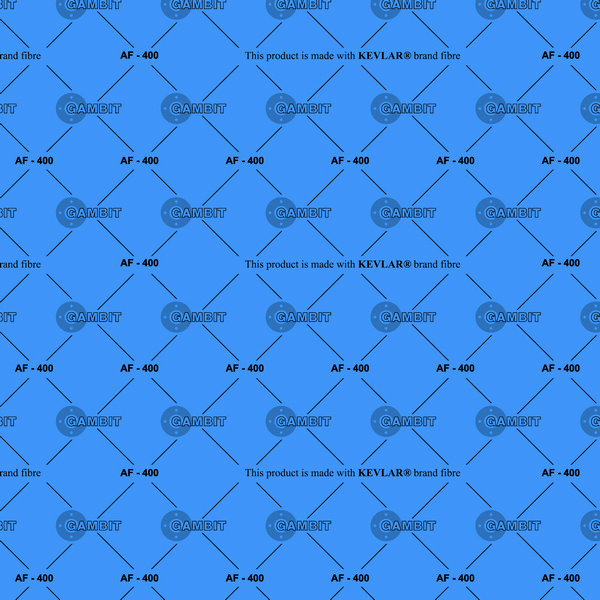

Уплотнительный лист GAMBIT AF - 400 изготовлен на основе арамидового волокна кевлар, минеральных волокон и наполнителей, соединенных вяжущим материалом на основе каучука NBR.

Обозначение согласно DIN 28091-2: FA-AM1-O

Общие свойства и применение

Лист с высокими параметрами выполнен из сырья высшего качества. Характеризуется высокой надежностью и широким спектром применения. Предназначен для применения в поднадзорных соединениях и в установках по пересылке природного газа. Устойчив в частности, к воде, водяному пару, керосину, горючему, маслам, растворам солей.

Допуски/Сертификаты

INIG

Максимальные рабочие условия

Моментальная температура

°C

400

Температура непрерывной работы

°C

350

Температура непрерывной работы в паре

°C

260

Давление

MПa

12

Размеры

Стандартная толщина листов

/толщина более 5,0 мм изготавливается в виде склеенных листов/

Мм

0,3; 0,5; 0,8; 1,0;

1,5; 2,0; 2,5; 3,0;

4,0; 5,0; 6,0

±0,1мм

± 10%

Стандартные размеры листа

/размеры листа можно выполнить по согласованию в диапазоне 1500x3000 /

мм

1500x1500

± 10,0

Физико-химические характеристики

плотность ± 5 %

г/см3

2,0

DIN 28090-2

прочность на растяжение поперек волокон мин.

MПa

12

DIN 52910

Сжимаемость

%

10

ASTM F36

упругость

%

55

ASTM F36

остаточное напряжение 50MАa/16ч/300ºC/ мин.

MПa

30

DIN 52913

остаточное напряжение 50MPa/16ч/175ºC/ мин.

MПa

35

DIN 52913

прирост толщины

масло IRM 903 150oC/5ч макс

%

6

ASTM F146

эталонное топливо B 20oC/5ч макс

%

6

ASTM F146

керосин 20oC/24ч макс

%

5

ASTM F146

Цвет

синий

(Величины, представленные в таблице, относятся к уплотнительным листам толщиной 2,0 мм)

Расчетные коэффициенты

Коэффициенты DT – UC – 90/WO-0/19

σm

σr

b

1мм

2мм

3мм

1мм

2мм

3мм

20°C

200°C

300°C

40

MПa

21

MПa

12

MПa

6,4p0

5 p0

4,1 p0

1,1

1,8

3,0

Коэффициенты ASME

Класс герметичности

Толщина

m

y

L0,1

2мм

5,5

2,5MПa

L1,0

2мм

2,4

1,0MПa
