ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

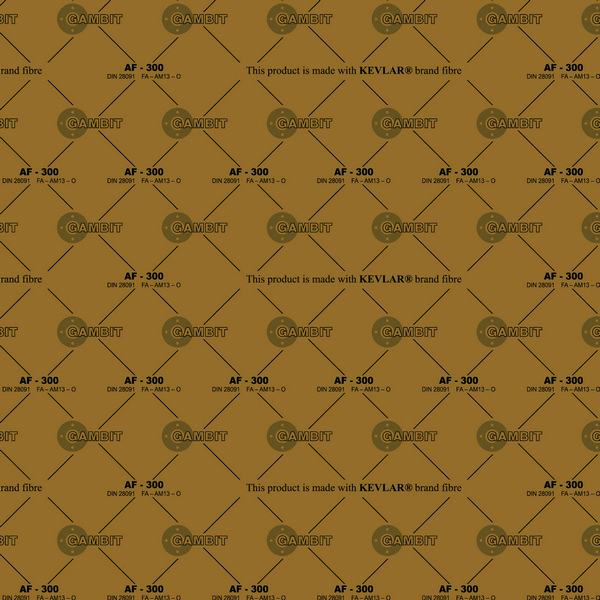

Уплотнительный лист Gambit AF - 300
Материал
Уплотнительный лист GAMBIT AF - 300 изготовлен на основе арамидового волокна кевлар, минеральных волокон и наполнителей, соединенных вяжущим материалом на основе каучука NBR, NR и SBR.
Обозначение согласно DIN 28091-2: FA-AM13-O
Общие свойства и применение
Эластичный лист, легко приспосабливающийся к кривизне и неровностям фланца. Особенно рекомендуется для водяных и паровых установок, как в теплоэнергетике, так и в коммунальном хозяйстве. Лист устойчив к тормозной и холодильной жидкости, поэтому рекомендуется также для автомобилестроения.
Допуски/Сертификаты
INIG
Максимальные рабочие условия
|
Моментальная температура |
°C |
320 |
|
Температура непрерывной работы |
°C |
280 |
|
Температура непрерывной работы в паре |
°C |
220 |
|
Давление |
MПa |
10 |
Размеры
|
Стандартная толщина листов /толщина более 5,0 мм изготавливается в виде склеенных листов/ |
Мм |
0,3; 0,5; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0 |
±0,1 мм ± 10% |
|
Стандартные размеры листа /размеры листа можно выполнить по согласованию в диапазоне 1500x3000 / |
мм |
1500x1500 |
± 10,0 |
Физико-химические параметры
|
плотность ± 5 % |
г/cм3 |
2,0 |
DIN 28090-2 |
|
прочность на растяжение поперек волокон мин. |
MПa |
8 |
DIN 52910 |
|
Сжимаемость |
% |
11 |
ASTM F36 |
|
упругость |
% |
50 |
ASTM F36 |
|
остаточное напряжение 50MПa/16ч/300ºC/ мин. |
MПa |
22 |
DIN 52913 |
|
остаточное напряжение 50MПa/16ч/175ºC/ мин. |
MПa |
28 |
DIN 52913 |
|
Цвет |
желтый |
||
(Величины, представленные в таблице, осносятся к уплотнительным листам толщиной 2,0 мм)
|
Коэффициенты DT – UC – 90/WO-0/19 |
||||||||
|
σm |
σr |
b |
||||||
|
1мм |
2мм |
3мм |
1мм |
2мм |
3мм |
20°C |
200ºC |
300°C |
|
40 MПa |
21 MПa |
12 MПa |
6,4p0 |
5 p0 |
4,1 p0 |
1,1 |
1,8 |
3,0 |
|
Коэффициенты ASME |
|||
|
Класс герметичности |
Толщина |
M |
y |
|
L0,1 |
2мм |
3,2 |
4MПa |
|
L1,0 |
2мм |
1,6 |
2MПa |
