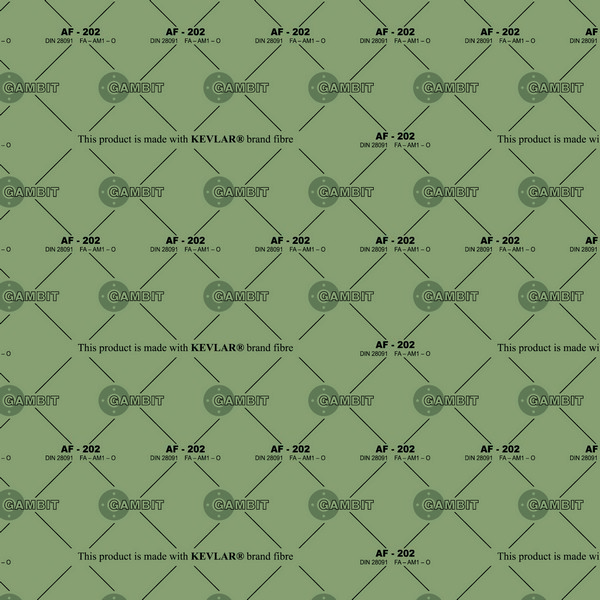

Лист AF - 202

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Материал
Уплотнительный лист GAMBIT AF - 202 изготовлен на основе арамидового волокна кевлар, минеральных волокон и наполнителей, соединенных вяжущим материалом на основе каучука NBR.
Обозначение согласно DIN 28091-2: FA-AM1-O
Общие свойства и применение
Популярный лист, предназначенный для уплотнения в диапазоне низких температур и давлений. Особенно рекомендуется для установок гарного масла.
Максимальные рабочие условия
Моментальная температура |
°C |
200 |
Температура непрерывной работы |
°C |
180 |
Температура непрерывной работы в паре |
°C |
150 |
Давление |
MПa |
4 |
Размеры
Стандартная толщина листов /толщина более 4,0 мм изготавливается в виде склеенных листов/ |
Мм |
0,5; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0 |
±0,1мм ± 10% |
Стандартные размеры листа /размеры листа можно выполнить по согласованию в диапазоне 1500x3000 / |
мм |
1500x1500 |
± 10,0 |
Физико-химические характеристики
плотность ± 5 % |
г/cм3 |
2,0 |
DIN 28090-2 |
|
прочность на растяжение поперек волокон мин. |
MПa |
6 |
DIN 52910 |
|
Сжимаемость |
% |
11 |
ASTM F36 |
|
Упругость |
% |
50 |
ASTM F36 |
|
остаточное напряжение 50MАa/16ч/300ºC/ мин. |
MПa |
20 |
DIN 52913 |
|
остаточное напряжение 50MPa/16ч/175ºC/ мин. |
MПa |
25 |
DIN 52913 |
|
эталонное топливо B 20oC/5ч макс. |
% |
12 |
ASTM F146 |
|
Цвет |
хаки |
|||
|
|
|
|
|
(Величины, представленные в таблице, осносятся к уплотнительным листам толщиной 2,0 мм)
