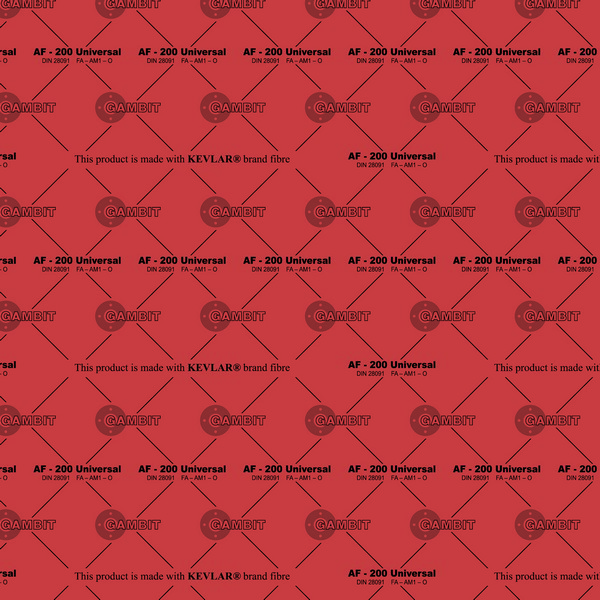

Лист AF-200 Universal
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Уплотнительный лист AF - 200 Universal
Материал
Уплотнительный лист AF - 200 Universal изготовлен на основе арамидового волокна кевлар, минеральных волокон и наполнителей, соединенных вяжущим материалом на основе каучука NBR.
Обозначение согласно DIN 28091-2: FA-AM1-O
Общие свойсва и применение
Универсальный маслоустойчивый лист предназначен для большинства рабочих сред в диапазоне средних давлений и температур. Экологичный тип плиты, не содержащий N-нитрозоамина.
Допуски/сертификаты
DVGW
Germanischer Lloyd
INIG
KTW
Максимальные рабочие условия
|
Моментальная температура |
°C |
300 |
|
Температура непрерывной работы |
°C |
220 |
|
Температура непрерывной работы в паре |
°C |
180 |
|
Давление |
MПa |
6 |
Размеры
|
Стандартная толщина листов /толщина более 5,0 мм изготавливается в виде склеенных листов/ |
мм |
0,3; 0,5; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0 |
± 0,1мм 10% |
|
Стандартные размеры листа /размеры листа можно выполнить по согласованию в диапазоне 1500x3000 / |
мм |
1500x1500 |
± 10,0 |
Физко-химические характеристики
|
плотность ± 5 % |
г/см3 |
2,0 |
DIN 28090-2 |
|
|
прочность на растяжение поперек волокон мин. |
MПa |
7 |
DIN 52910 |
|
|
Сжимаемость |
% |
10 |
ASTM F36 |
|
|
упругость |
% |
55 |
ASTM F36 |
|
|
остаточное напряжение 50MАa/16ч/300ºC/ мин. |
MПa |
22 |
DIN 52913 |
|
|
остаточное напряжение 50MPa/16h/175ºC/ min. |
MПa |
28 |
DIN 52913 |
|
|
прирост толщины |
||||
|
масло IRM 903 150oC/5ч макс |
% |
5 |
ASTM F146 |
|
|
эталонное горючее B 20oC/5ч макс |
% |
5 |
ASTM F146 |
|
|
Цвет |
Красный |
|||
|
|
|
|
|
|
(Величины, представленные в таблице, относятся к уплотнительным плитам толщиной 2,0 мм)
Расчетные коэффициенты
|
Коэффициенты DT – UC – 90/WO-0/19 |
||||||||
|
σm |
σr |
B |
||||||
|
1мм |
2мм |
3мм |
1мм |
2мм |
3мм |
20°C |
200°C |
300°C |
|
40MПa |
21MПa |
12MПa |
6,4p0 |
5 p0 |
4,1 p0 |
1,1 |
1,8 |
3,0 |
|
Коэффициенты ASME |
|||
|
Класс герметичности |
толщина |
М |
Y |
|
L0,1 |
2мм |
4,0 |
3,5MПa |
|
L1,0 |
2мм |
1,7 |
1,1MПa |
