Лист AF - 1000
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

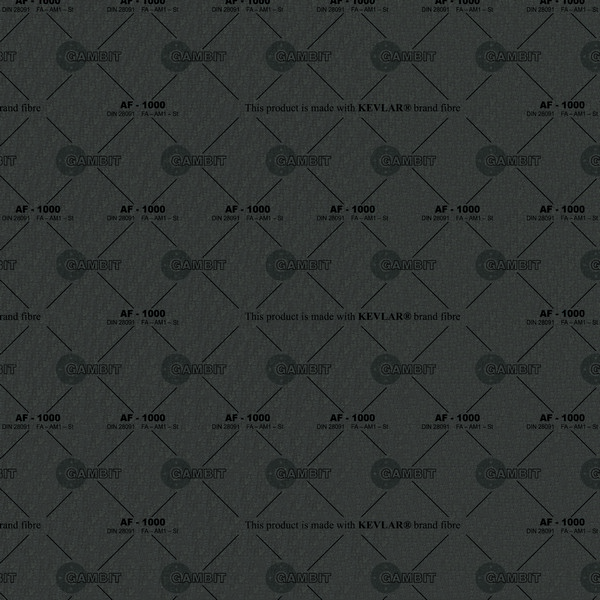

Уплотнительный лист Gambit AF - 1000
Материал
Уплотнительный лист GAMBIT AF - 1000 изготовлен на основе арамидового волокна кевлар, минеральных волокон и наполнителей, соединенных вяжущим материалом на основе каучука NBR, армирован оцинкованной стальной проволокой.
Обозначение согласно DIN 28091-2: FA-AM1-ST
Общие свойства и применения
Применяется в высокотемпературных фланцевых соединениях, при больших скачках давления и скоростях течения среды в установках. Характеризуется высокой механической прочностью. Находит применение в автомобильной промышленности. Не рекомендуется для работы с кислотами и щелочами. Для работы в паре следует обратить внимание на соответствующие монтажные зажимы. Устойчив к воде, водяному, керосину, горючему и маслам.
Допуски/сертификаты
Germanischer Lloyd
Максимальные рабочие условия
|
Моментальная температура |
°C |
420 |
|
Температура непрерывной работы |
°C |
350 |
|
Температура непрерывной работы в паре |
°C |
250 |
|
Давление |
MПa |
12 |
Размеры
|
Стандартная толщина листа /толщина более 5,0 мм изготавливается в виде склеенных листов/ |
Мм |
0,8; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0 |
±0,1мм ± 10% |
|
Стандартные размеры листа /размеры листа можно выполнить по согласованию в диапазоне 1500x3000 / |
мм |
1500x1500 |
± 10,0 |
Физико-химические параметры
|
плотность |
g/cm3 |
2,45 – 2,2 |
DIN 28090-2 |
|
Сжимаемость |
% |
9 |
ASTM F36 |
|
Упругость |
% |
50 |
ASTM F36 |
|
остаточное напряжение 50MПa/16ч/300ºC/ мин. |
MPa |
32 |
DIN 52913 |
|
остаточное напряжение 50MПa/16ч/175ºC/ мин. |
MPa |
35 |
DIN 52913 |
|
Прирост толщины |
|||
|
Масло IRM 903 150oC/5ч макс |
% |
8 |
ASTM F146 |
|
Эталонное топливо B 20oC/5h макс |
% |
7 |
ASTM F146 |
|
Керосин 20oC/24h макс |
% |
6 |
ASTM F146 |
|
Цвет |
Графит |
||
(Величины, представленные в таблице, относятся к уплотнительным листам толщиной 2,0 мм)
