Спиральные уплотнения

Спиральные уплотнения Gamspir и Azmes

Спиральные уплотнения – это уплотнения, рекомендуемые к применению в нефтехимической прмышленности и на нефтеперегонных заводах, в химических и энергетических установках, а также везде, где рабочие параметры должны сочетаться с высокой надежностью.

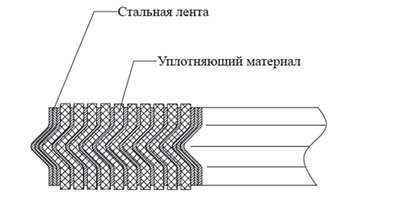

Благодаря своей конструкции, уплотнения объединяют в себе преимущества термической устойчивости и упругости стали с уплотняющими свойствами мягких уплотняющих материалов, таких как экспандированный графит или PTFE. Эти уплотнения эффективно уплотняют уже при относительно небольшом монтажном сжатии, не горят и устойчивы к выдуванию. Благодаря своим несомненным преимуществам, они находят все более широкое применение в промышленности.

Предлагаемые нами уплотнения производятся на полуавтоматической намоточно-прессовочной машине, благодаря чему параметры намотки и прессовки полностью повторяемы и гарантируют стабильное качество.

Мы изготавливаем уплотнения в соответствии с наиболее популярными стандартами:

ASME B16.20

PN-EN 1514-2

PN-EN 12560-2

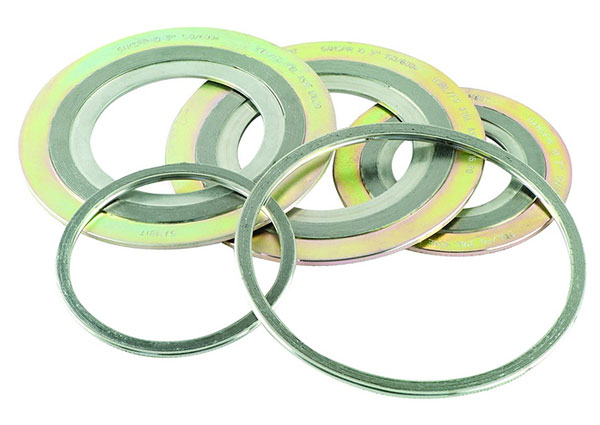

В соответствии с нормами изготовляются версии:

• Без осаживающих колец с обозначением GAMSPIR

• С внутренним кольцом, обозначенным как GAMSPIR I

• С внешним кольцом, обозначенным как GAMSPIR O

• А также с внешним и внутренним кольцом под названием GAMSPIR IO

Они изготавливаются стандартно из стали SS316L (внутреннее кольцо и спираль), углеродистой оцинкованной стали (центрирующее кольцо) и экспандированного графита или PTFE (прокладка в спирали). Такая версия исполнения позволяет применять уплотнения в диапазоне давлений согласно нормам и при температурах до 550 °C.

Уплотнения изготавливаются в размерном диапазоне:

• без внутреннего кольца до 24’’ (610 мм)

• с внутренним кольцом до 14’’ (356 мм)

• толщиной 4,5 мм (после монтажа 3,2 мм)

По желанию клиента возможно изготовление уплотнений в другом ненормативном размере и с другим согласованным составом, предназначенным для других условий работы.

Аналогичны по конструкции овальные уплотнения AZMES, предназначенные для уплотнения отверстий люков и люков для очистки в напорных резервуарах и котлах. Эти уплотнения изготавливаются без центрирующих колец, стандартно из стали SS316 L с прокладкой из экспандированного графита. По желанию клиента уплотнения могут изготавливаться из других материалов.
