Уплотнения из металлического листа с наполнением

Если давление, температура или химическое воздействие окружающей атмосферы или уплотняемой среды не дает возможности применять классические уплотнители, которые вырезаются из уплотняющих листов, то следует использовать уплотнения, выполненные из листового металла с наполнением BA.

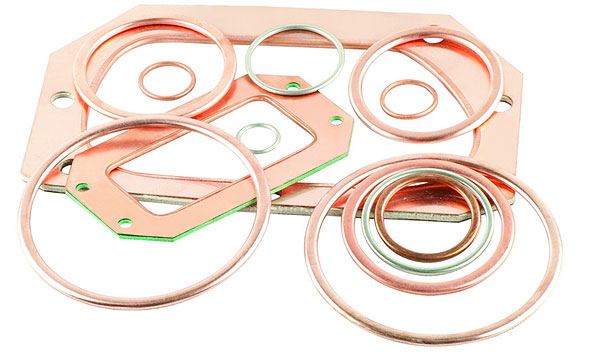

Достаточно часто применяются уплотнения из листа меди, имеющие в качестве наполнителя термоизоляционный картон. Такие уплотнения изготавливаются из отожженной меди мягкой структуры. Они отлично прилегают к уплотняемым поверхностям, защищая от сквозных протеканий среды, а также позволяют изолировать наполнитель от воздействия химических веществ внешней среды. Наиболее часто в качестве наполнителя применяется термоизоляционный картон, выполненный из устойчивых к большим температурам керамических или минеральных волокон. Благодаря наличию слоистой структуры, его можно охарактеризовать, как достаточно упругий для того, чтобы обеспечить герметичность соединения при различных температурах рабочего диапазона.

Подобные уплотнения используются, в основном, в машиностроении и в ремонтной деятельности, а также в энергетической, транспортной, нефтехимической и химической отраслях. В особенности, использование термоизоляционного картона распространено там, где имеются значительные и неожиданные перепады давления той среды, которую необходимо уплотнить. Уплотнения эффективно работают при изменении температур от -200 до +600 °C при наличии давления до 12 MПa. Учитывая имеющиеся конструкции соединения, после того, как будут проведены эксплуатационные испытания, допустимо превышать вышеуказанные рабочие параметры.

Уплотнения не желательно применять для сред, агрессивно воздействующих на используемый металл, а так же для сжатого кислорода.

Они изготавливаются согласно WT 296/2010 в двух вариантах конструкции:

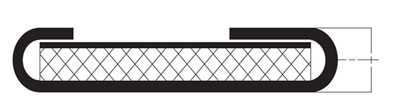

• закрученное уплотнение

• закрученное уплотнение с вкладышем
